3D打印軟件設計技術建模教程 模型散架或出現孔洞問題時該怎么辦? 如何解決
3D打印技術的快速興起,也為有3D打印設計的小伙伴們提供了更為廣闊的發展舞臺.3D打印設計是一項費腦子,但卻極具成就感的行業.但凡事都是表面光鮮,背地里有些麻煩只有做過的人自己才知道.就3D打印設計這一塊來說,當模型散架或出現孔洞問題時該怎么辦,如何解決呢?本文就是一篇挺好的3D打印軟件設計技術建模教程,老手高手請飄過,嘿嘿.
3D打印愛好者在打印STL文件時最常見的問題之一是模型沒能按設計的那樣打印成功。要么模型散架，要么出現了縫隙和空洞。雖然下載或購買STL和OBJ文件時，用戶會被告知要針對打印進行優化調整，但是結果總令人沮喪。

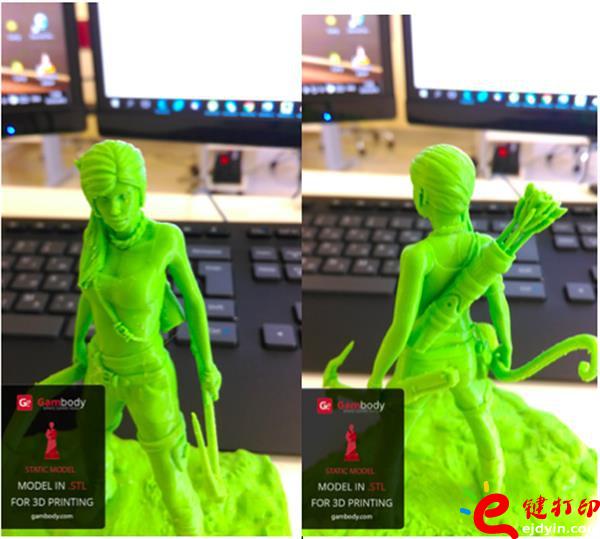

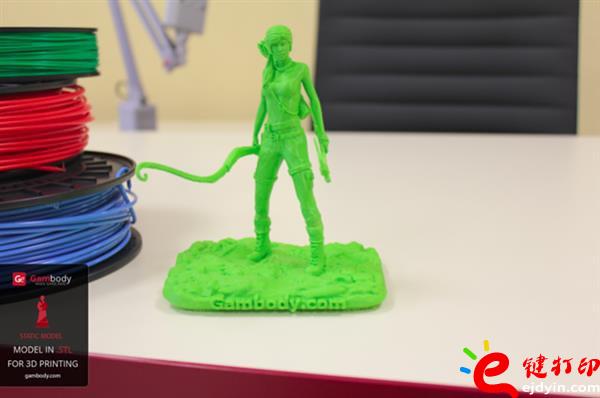

接下來就針對復雜3D模型，介紹一些打印小技巧。為了生動形象地解說清楚，就拿古墓麗影里的勞拉模型來做個例子。完成3D設計后，模型效果如下所示。

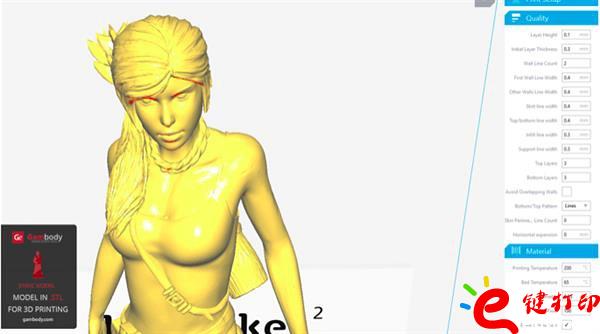

從下圖可見，模型包括頭部、軀干、上肢和下肢。通常情況下，3D打印機無法將所有這些部件連接在一起（僅適于靜態模型），模型會散架或出現孔洞和縫隙。
【打造水密模型】
從圖形學來分析，勞拉模型由多層外殼組成。然而，我們看不到模型內殼，以及內殼與外殼交接處，例如軀干與衣服處的組成元素。

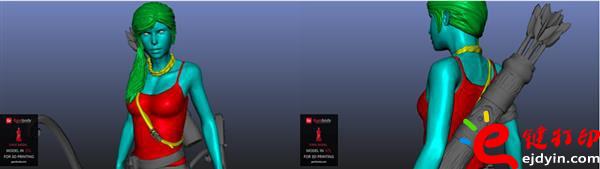

我們采用不同的顏色來區分模型的軀干與衣服。

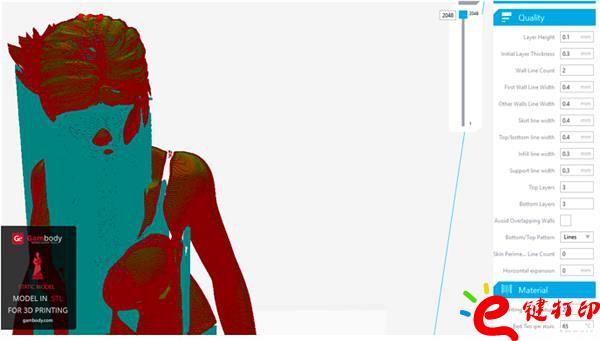

據此分析軀干與衣服（即圖片上的兩種顏色）。
如圖所示，這兩部分是水密的，沒有空洞或縫隙。這種3D模型適于3D打印，而且能成功打印。兩個面相交的對象均無一丁點空隙。

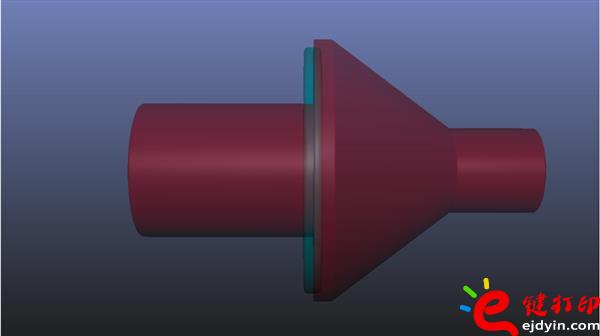

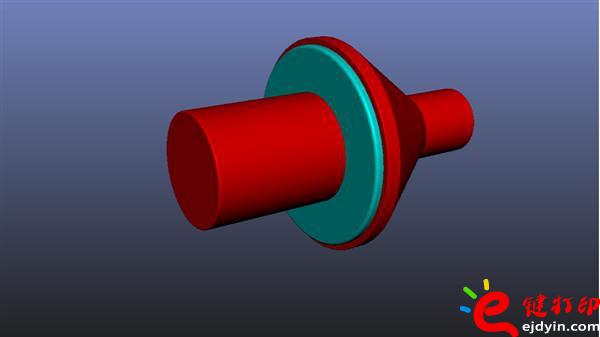

舉個例子，以下對象由2個主要元素構成：
這兩個元素相交時，我們裸眼只能看到一部分藍色，另一部分藍色藏于紅色元素內。
這就是構建可打印3D模型的正確方法。無需使用“合并”功能。
【為3D打印準備和檢查STL文件】
接下來，將上述兩元素構成的對象轉成STL文件。打開Netfabb（可免費下載到），檢查錯誤。

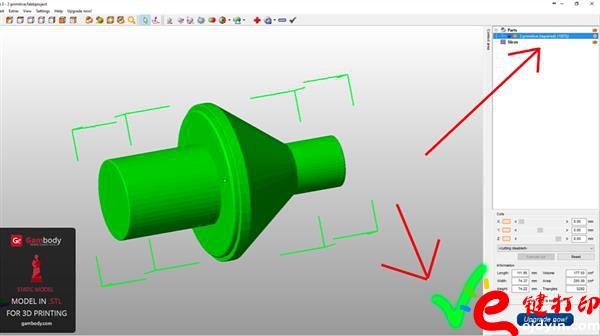

如果建模準確，Netfabb會提示“repaired 100%”（100%修復）。這意味著模型通過測試，無錯誤，我們可以繼續操作。
保存修復后的文件，在G-Code生成器中打開（G-Code是3D打印機能讀懂的語言，操縱X、Y、Z軸運動）。各個品牌的3D打印機制造商都提供特定的軟件。從制造商官網下載對應的軟件和操作手冊。例如，MBot系列打印機配套的是MPrint軟件。示例中使用的是Ultimaker2配套軟件CURA 15.06。

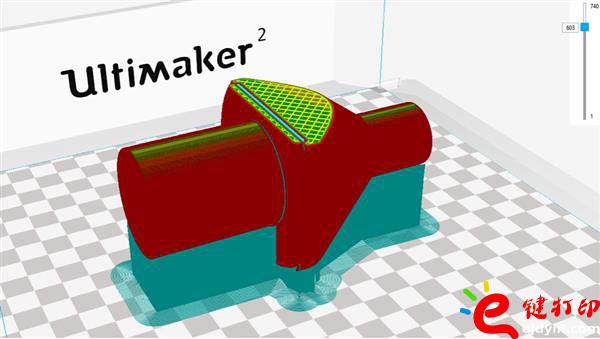

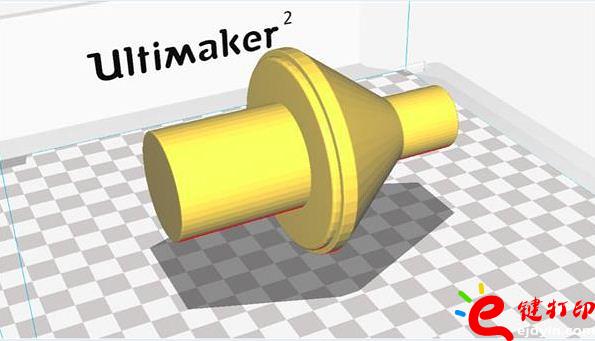

將模型導入軟件中。然后，查看模型的分層，可見模型是有多個單部件組合而成。由此可見，與另一元素相交的藍色元素，將模型分為3個獨立對象，彼此間沒有連接點。這就是3D模型打印失敗的罪魁禍?zhǔn)住Ｐ捅淮蛴〕闪藘蓚€不相干的對象，因而散架。
【至關重要——修正軟件配置】
為了解決這類問題，需要在軟件中輸入正確的配置，方可將其打印成一體。

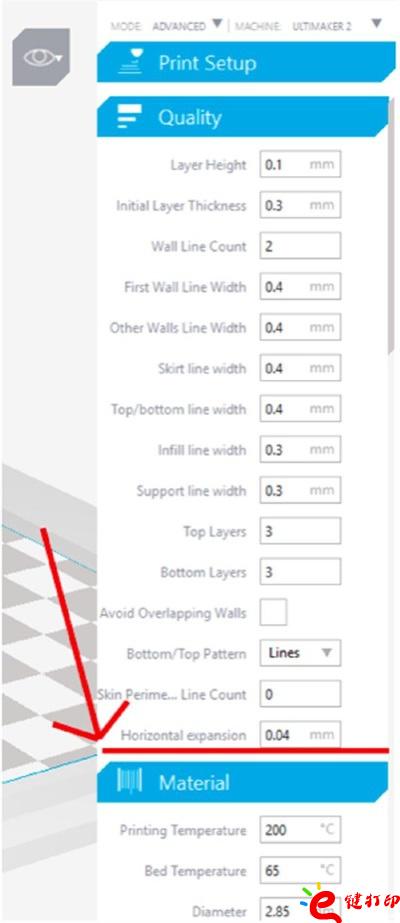

如果輸入0.00mm，軟件會生成3個獨立對象，打印機也會打印成3個部件。如果輸入0.04mm，則能生成水密模型，不存在空隙或孔洞（值越大，層越厚，建議稍微厚點）。
各款軟件對此功能的命名不一。
以下是測試結果。

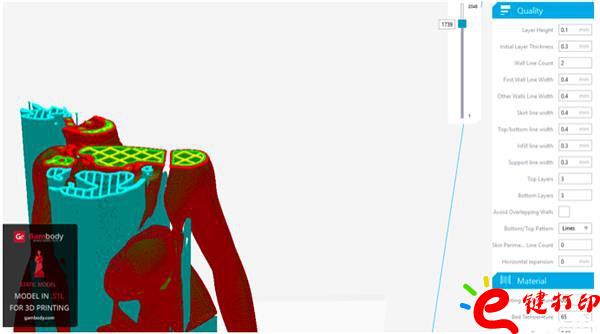

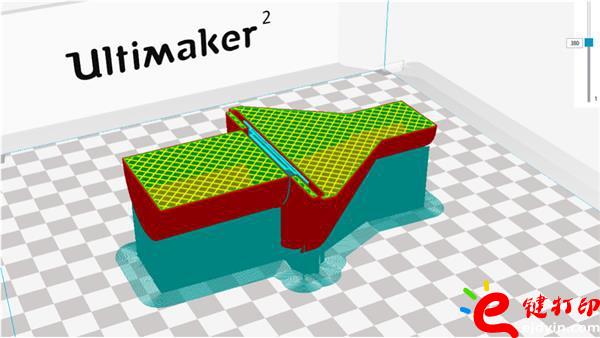

上圖中，衣服將上肢與軀干分離。

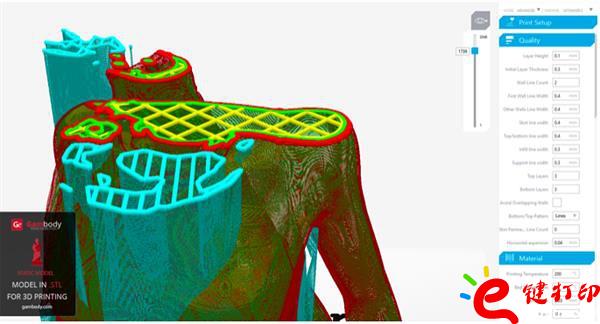

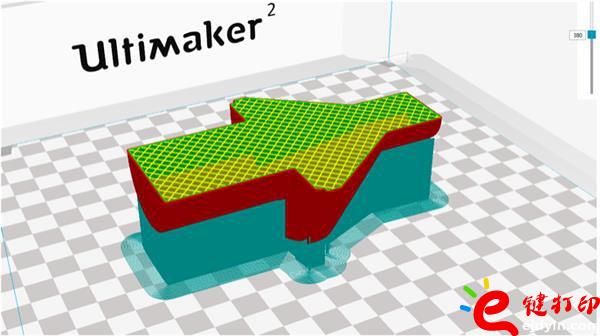

輸入設置后，生成了如上圖所示的水密模型。
當然，有些軟件自帶默認設置，可簡化操作過程，無需手動輸入正確設置。如果沒有默認設置，那需要花上幾分鐘手動配置下，這樣做既為了節省打印時間，也為了節省耗材。
【小結】
希望e鍵打印的這篇文章能幫你解決打印STL文件時常見的問題。多花點時間，檢查建模是否存在錯誤、打印軟件是否配置正確，即可打印出沒有縫隙和孔洞、展示精致細節的模型。
